摺動面はすべて焼入れ・精密研削されており、剛性と耐久性に優れます
送り機構はクランク伝動で、送り速度が安定し、送り速度と行程の調整も容易です
センターと組み合わせて使用できます
行程制御型回転油圧シリンダーと組み合わせて使用します

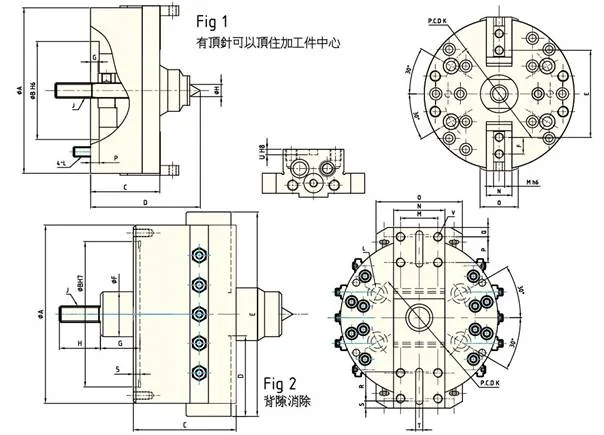

外形寸法：
|
外形寸法 型式 |
A | B | C | D | E | F | G | H | J | K | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max | Min | Max | Min | |||||||||
| 2T-05 | 56.5 | 89.7 | 78 | 67 | 15 | 6 | -9 | 10 | ||||
| FD-532 | 135 | 80 | 72 | 61 | 156.6 | 124.8 | 34 | 30 | 3 | 31 | M12x1.75 | 100 |
| FD-632 | 168 | 140 | 93 | 76 | 188 | 156 | 32 | 31 | 11 | M16x2 | 104.8 | |
| FD-840 | 215 | 170 | 109 | 96.5 | 238 | 198 | 38 | 32.5 | 7.5 | 36 | M20x2.5 | 133.4 |
| FD-1060 | 254 | 220 | 123 | 110.5 | 286 | 226 | -2.5 | 171.4 | ||||
|
外形寸法 型式 |
L | M | N | O | P | Q | R | S | T | U | V |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2T-05 | 4-M8x60 | 10 | 23 | 34 | 7 | - | - | - | - | - | - |
| FD-532 | 4-M8x45 | 32 | 44 | 74 | 22 | 23 | 36 | 6.7 | 6 | 4 | 8-M8x8 |
| FD-632 | 6-M10x75 | 25 | 40 | 70 | 32 | 10 | 32 | 10 | 8-M8x15 | ||
| FD-840 | 6-M12x85 | 42 | 60 | 90 | 45 | 12 | 45 | 12 | 10 | 6 | 8-M10x15 |
| FD-1060 | 6-M16x125 | 46 | 65 | 50 | 15 | 50 |
|
外形寸法 型式 |
Fig | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 2T-05 | 1 | ||||||||
| FD-532 | 2 | ||||||||
| FD-632 | |||||||||
| FD-840 | |||||||||
| FD-1060 |
技術仕様：
|
外形寸法 型式 |
ウェッジストロークmm Plunger stroke (Did) |
バイト台ストローク mm Tool Holder stroke |
最高回転速度(rpm) Max. speed |
送り速度 mm/min Max. feed speed |
重量 Kg Weight |
適合油圧シリンダー Matching cylinder |
最高使用圧力 Max. Pressure Mpa(kg/cm2) |
|---|---|---|---|---|---|---|---|
| 2T-05 | 15 | 11 | 3200 | 300 | 5.2 | CS-6520N | 1.2 (12) |
| FD-532 | 27 | 32 | 3200 | 300 | 7.2 | CS-6530N | 1.2 (12) |
| FD-632 | 20 | 32 | 3200 | 300 | 13.6 | CS-1030N | 2.4 (24) |
| FD-840 | 25 | 40 | 2500 | 240 | 30 | 3.0 (30) | |
| FD-1060 | 35 | 60 | 1800 | 200 | 41.5 | CS-1040N | 3.0 (30) |
